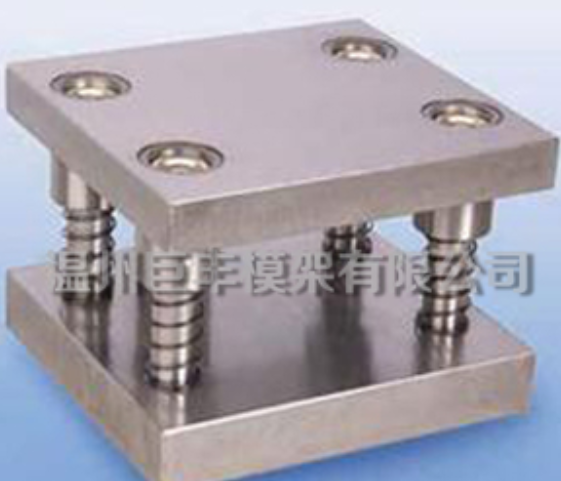

選用何種精密模架由制品的特點和模具型腔數來決定，標準精密模架通常只有三種大類型：二板 模、簡化型三板模、標準型三板模。

① 根據模具的結構形式，滿足模具成型目的和按客戶指定精密模架要求標準選用，能用二 板模的，不使用三板模，因?yàn)槎迥＝Y(jié)構簡單，制造成本低。

② 優先選取標準精密模架。如果標準精密模架的尺寸滿足不了設計要求，可采用非標準精密模架，不要 勉強使用標準精密模架。當制品必須采用點澆口時則選用三板模精密模架。熱流道模具都用二板模精密模架。

③ 所選取的精密模架要適合注塑機的技術參數，能滿足 大與 小的閉合髙度，滿足在開 模行程中的頂出行程和頂出方式。外形尺寸要小于注塑機立柱間距5mm,在保證模具有足 夠的強度和剛性的前提下，尺寸宜小不宜大。

對于直身模與工字精密模架的選用，通常三板模選用工字精密模架，一般模具由于外形受到注塑 機的限制，而采用直身模。

④ 當模具的型腔、型芯采取整體結構時，A板、B板要按動、定模板要求的材料訂做 標準精密模架，在訂購精密模架的圖中要標明材料牌號和熱處理要求。

⑤ 采用鑲塊結構的標準精密模架， 好要求生產廠家把精密模架上鑲框尺寸加工好，或留有2? 5mm加工余量，以防變形。

⑥ 精密模架的四個導柱孔中有一個是偏移的，因此，設計模具時要注意精密模架的設計基準， 應將偏移的導柱孔的直角邊作為基準。

精度髙的、壽命要求髙的模具盡量采用標準型三板模。

精密模架的選用步驟

標準精密模架的選用取決于制品尺寸大小、形狀、型腔數、澆注形式、模具結構、模具的分型 面、制品的脫模方式、定模和動模的組合形式、注塑機規格以及設計者的理念、意愿等因素。

精密模架形式的選用步驟

① 確定精密模架的組合形式，選用精密模架規格型號。

② 確定型腔數、型腔布局、型腔周界尺寸。

③ 確定模板大小，A、B板厚度及其他板的厚度。

④ 確定各系統的結構布局。

⑤ 確定精密模架型號。

⑥ 檢驗所選精密模架規格。

⑦ 確定非標準精密模架尺寸。
